台上に設置されたエンジンに動力計を組み合わせて、エンジンまたはその構成部品の耐久や、性能、排ガス等の試験を行うための試験設備で、主として、 パーソナルコンピュータシステム、運転計測制御盤、エンジンスロットル操作アクチュエータ装置、計測・制御信号用エンジン室設置型中継箱から、構成されています。 試験内容の自動運転・自動計測からその結果処理までのトータルシステムです。
製品紹介

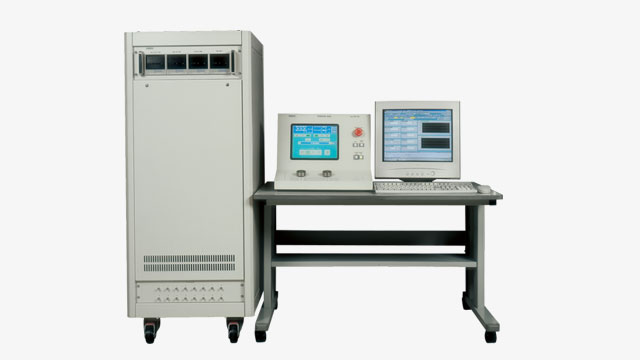

エンジン自動運転計測制御装置
排ガストランジェントモード対応！！
- 用途
-
- エンジントランジェントモード及び一般定常や、高負荷連続耐久の試験。
- ２輪車、４輪車用エンジン性能や耐久の試験
- 実験、開発、認証、品質保証用。
- 概要
-
- ガソリン/ディーゼルエンジンの一般定常や、耐久の試験に最適な標準機種です。
- ガソリン/ディーゼルエンジンの排ガス性能や、トランジェントモードの試験に最適な高機能機種です。

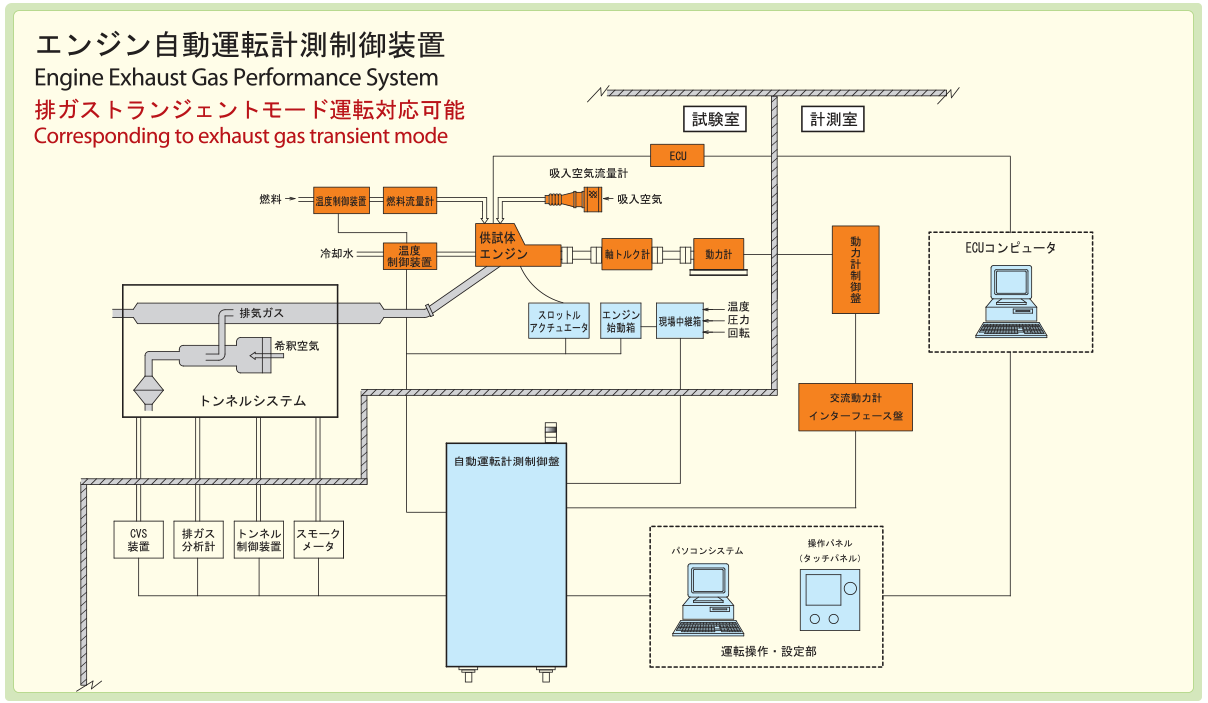

システム構成例
概略仕様
| 機能 | 仕様 | ||
|---|---|---|---|
| 1 | 運転 | 機能：手動運転 | 仕様：タッチパネル画面でのリモート操作 |
| 機能：自動運転 | 仕様：PCで予め編集作成された、試験条件（運転条件・計測条件 等）の内容に従って、自動的に運転制御します | ||
| 2 | 制御 | 機能：エンジン制御 | 仕様：開度・回転数・トルク・吸気圧 |
| 機能：動力計制御 | 仕様：回転数・トルク・無負荷 | ||
| 機能：温度制御 | 仕様：エンジン水温・エンジン油温 等 | ||
| 3 | 計測 | 機能：計測項目 | 仕様：回転数・温度・トルク・圧力・排ガスデータ等 最大100ch |
| 機能：データ収録 | 仕様：リアルタイムモニタによるPCハードディスクドライブへ収録 | ||
| 4 | データ処理 | 機能：作表・帳票 | 仕様：収録データの作表・規制モード帳票報告書作成 等 |
| 機能：作図 | 仕様：トレンドデータ作図 等 | ||
| 5 | PCシステム | 機能：OS | 仕様：Windows |
| 6 | アクチュエータ | 機能：エンジン制御用電動アクチュエータ | 仕様：高速品・標準品・低速品と要求仕様によって選択が可能 |
