本装置は台上に設置された農業／建設機械（トラクタ等）の耐久や、性能等の試験を行う試験設備で、 主としてパーソナルコンピュータシステム、運転計測制御盤、空圧式ディスクブレーキ・ダイナモメータ、エアーコントロールユニット、空圧源ユニット、計測・制御信号用中継箱から構成されています。 試験内容の自動運転・自動計測からその結果処理までのトータルシステムです。
製品紹介

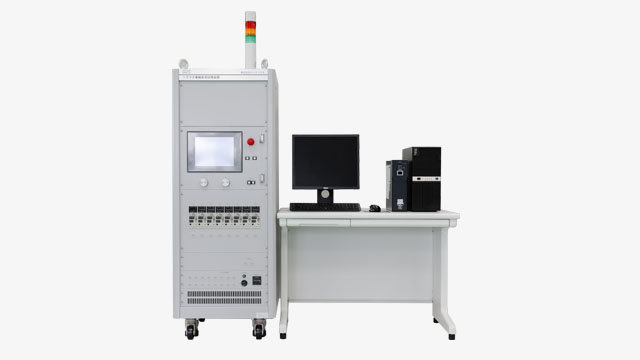

負荷制御計測装置
- 用途
-
- 乗用トラクタ・コンバイン・田植機等の性能や、耐久の試験。
- 実験、開発、認証、品質保証用。
- 概要
- ディスクブレーキ・ダイナモメータと組合せて、農業又は、建設機械等の開発・評価試験用の負荷制御計測装置です。 各種性能や、負荷耐久の試験からシミュレーションまで対応します。
- 特徴
-
- 高速空気圧制御により安定した車軸の負荷制御が可能。
- 実機シミュレーション試験が可能。
- 容易に運転プログラムの作成が可能。
- フレキシブルな作図・作表が可能。

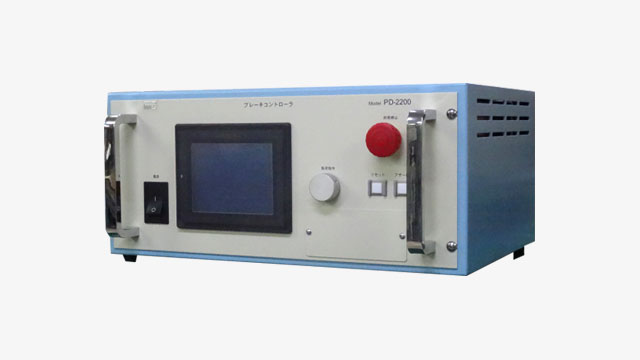

負荷制御装置
- 用途
-
- 農業機械や汎用機械等の耐久試験。
- 1軸用・2軸用が選べます。
- 概要
- 供試機の左右軸・ＰＴＯ軸に接続されたディスクブレーキ・ダイナモメータのトルク制御を行います。

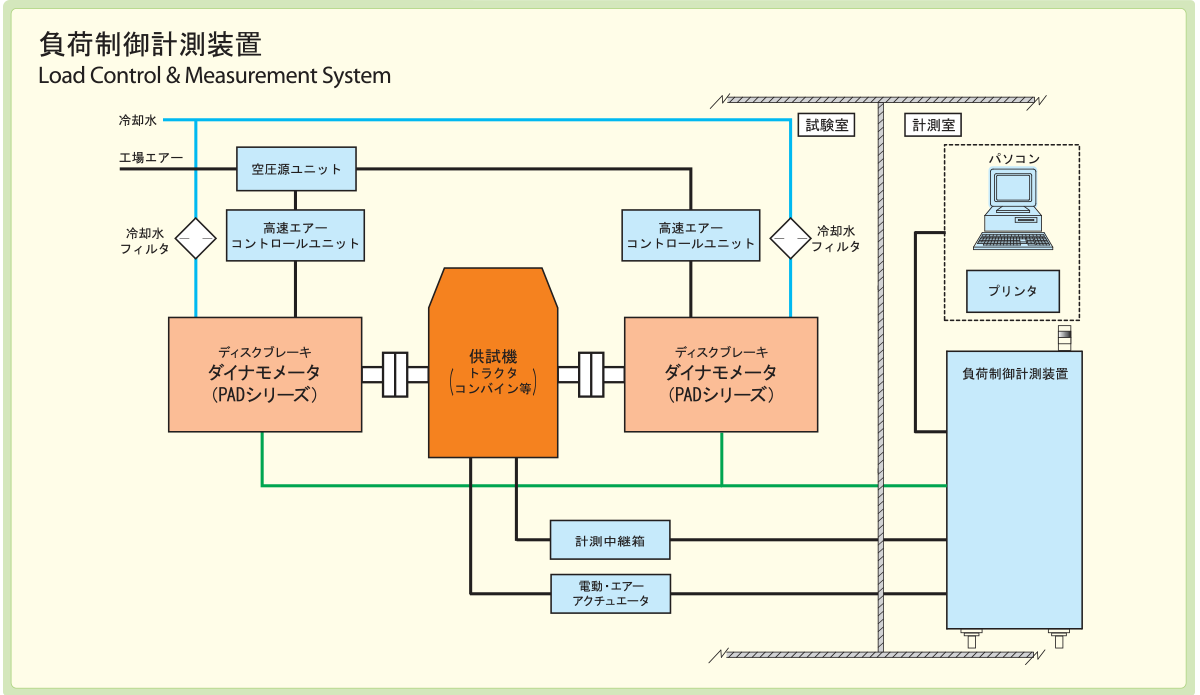

システム構成例
概略仕様
| 機能 | 仕様 | ||
|---|---|---|---|
| 1 | 運転 | 機能：手動運転 | 仕様：タッチパネル画面でのリモート操作（トルク・空気圧） |
| 機能：自動運転 | 仕様：PCで予め編集作成された、試験条件（運転条件・計測条件 等）の内容に従って、自動的に運転制御します | ||
| 2 | 制御 | 機能：対象供試体 | 仕様：１軸・２軸・４軸 |
| 機能：トルク制御 | 仕様：定負荷・断続負荷・正逆転負荷 | ||
| 機能：回転数制御 | 仕様：定回転数 | ||
| 機能：空気圧制御 | 仕様：定空気圧 | ||
| 機能：シミュレーション制御 | 仕様：実走行データ | ||
| 3 | 計測 | 機能：計測項目 | 仕様：回転数・温度・トルク・圧力 等 |
| 機能：データ収録 | 仕様：リアルタイムモニタによるPCハードディスクドライブへ収録 | ||
| 4 | データ処理 | 機能：作図 | 仕様：トレンドデータ作図 等 |
| 5 | PCシステム | 機能：OS | 仕様：Windows |
| 6 | ブレーキダイナモ | 機能：空気圧式 | 仕様：22.1kw～596kw |
