台上に設置されたトランスミッション（M / T、A / T）またはその構成部品の耐久や、性能等の試験を行うための試験設備で、主として、 パーソナルコンピュータシステム、運転計測制御盤、エンジン、クラッチ及び変速機操作アクチュエータ装置、計測・制御信号用中継箱から構成されています。 試験内容の自動運転・自動計測からその結果処理までのトータルシステムです。
製品紹介

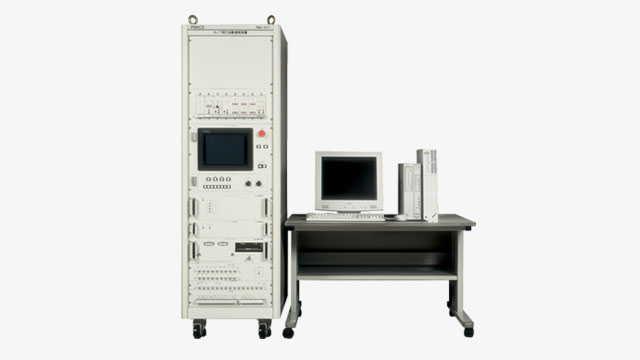

変速機耐久自動運転装置
- 用途
-
- 各種変速機の性能及び連続耐久の試験。
- 実験、開発、認証、品質保証用。
- 概要
- エンジン駆動の変速機の一般性能、高負荷耐久試験に最適な機種です。

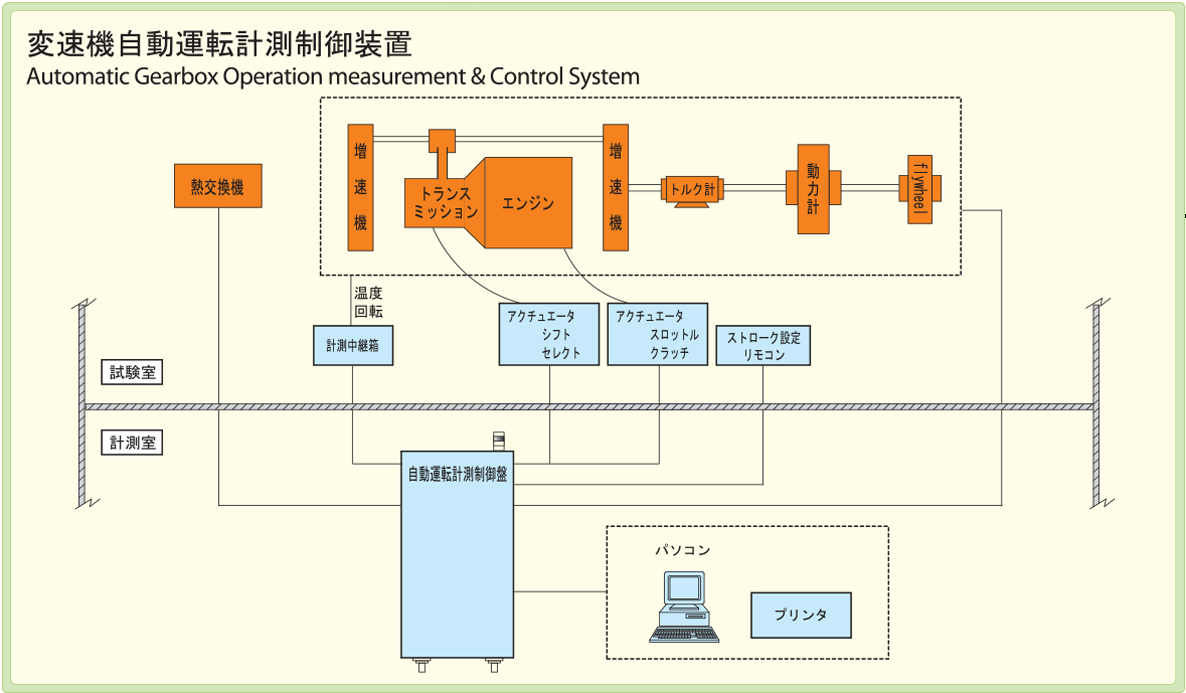

システム構成例
概略仕様
| 機能 | 仕様 | ||
|---|---|---|---|
| 1 | 運転 | 機能：手動運転 | 仕様：タッチパネル画面でのリモート操作（エンジン・動力計・変速機） |
| 機能：自動運転 | 仕様：PCで予め編集作成された、試験条件（運転条件・計測条件 等）の内容に従って、自動的に運転制御します | ||
| 2 | 制御 | 機能：変速制御 | 仕様：変速機選択（Ｍ／Ｔ・Ａ／Ｔ），クラッチ制御（操作関数） |
| 機能：エンジン制御 | 仕様：開度・車速・トルク・吸気圧 | ||
| 機能：動力計制御 | 仕様：車速・トルク・走行抵抗 | ||
| 機能：温度制御 | 仕様：エンジン水温・エンジン油温・Ｔ／Ｍ油温 等 | ||
| 3 | 計測 | 機能：計測項目 | 仕様：車速・温度・トルク・圧力 等 |
| 機能：データ収録 | 仕様：リアルタイムモニタによるPCハードディスクドライブへ収録 | ||
| 4 | データ処理 | 機能：作表・帳票 | 仕様：収録データの作表 等 |
| 作図 | トレンドデータ作図・２次元作図 等 | ||
| 5 | PCシステム | 機能：OS | 仕様：Windows |
| 6 | アクチュエータ | 機能：エンジン制御用 | 仕様：高速品電動アクチュエータ |
| 機能：変速制御用 | 仕様：シフト・セレクト・クラッチ用電動アクチュエータ | ||
